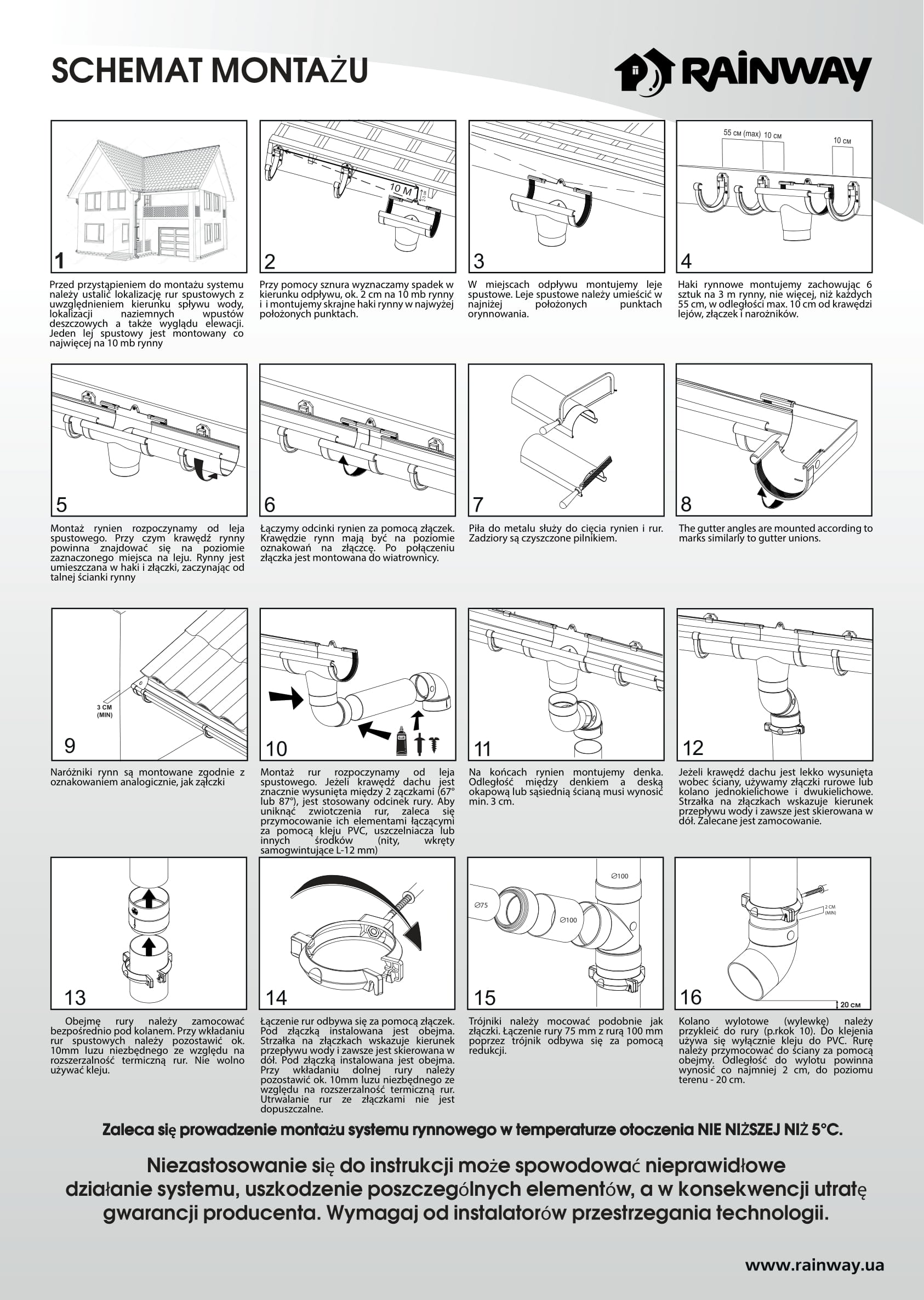

• 1. Przed przystąpieniem do montażu systemu należy określić położenie rur drenarskich uwzględniając kierunek odprowadzania wody, usytuowanie punktów odprowadzania wody z gruntu oraz wygląd elewacji. Jeden lejek jest zainstalowany nie więcej niż 10 mb. rynny. W takim przypadku odległość między sąsiednimi lejami nie powinna przekraczać 20 m.
• 2. Za pomocą sznurka określ spadek w kierunku odpływu, około 2 cm na 10 mb. rynny i zamontuj skrajne wsporniki rynny w najwyższych punktach.
• 3. Zainstalować lejki w miejscach, w których znajduje się odpływ. Lejki powinny znajdować się w najniższych punktach systemów rynnowych.
• 4. Wsporniki rynnowe montuje się w ilości - 6 sztuk na 1 rynnę, ale nie więcej niż 55 cm i nie więcej niż 10 cm od wpustów, łączników i narożników rynny.
• 5. Rynny montujemy zaczynając od lejka. W takim przypadku krawędź rynny powinna znajdować się na poziomie oznaczeń na lejku. Rynnę wsuwa się w haki i elementy łączące, zaczynając od tylnej ściany rynny.
• 6. Rynny są połączone za pomocą złączki. Krawędzie rowków powinny pokrywać się ze znakami na rękawie. Po podłączeniu złącze jest mocowane do deski przeciwwiatrowej.
• 7. Do przecinania rynien i rur używa się piły do ​​metalu. Zadziory są czyszczone pilnikiem.
• 8. Narożniki rynny mocujemy wg oznaczeń analogicznych jak przy łącznikach.
• 9. Na końcu systemu wtyczki są zatrzaśnięte. Odległość od kołka do bocznej deski dachowej lub do sąsiedniej ściany wynosi co najmniej 3 cm.
• 10. Montaż rur zaczynamy od lejka. W przypadku znacznego wydłużenia dachu między kolanami dwuprzegubowymi (67 * lub 87 *) stosuje się odcinek rury. Aby uniknąć zwiotczenia rur, zaleca się mocowanie ich elementami łączącymi za pomocą kleju do PCV, uszczelniacza lub w inny sposób (nity, wkręty samogwintujące L-12mm).
• 11. Jeśli dach nie jest wyrównany względem ściany, należy zastosować tuleję do rur lub kombinację kolanek jedno- i dwu-tulejowych. Strzałki na złączkach i kranach wskazują kierunek przepływu wody i zawsze są skierowane w dół. Zalecane mocowanie, patrz krok 10.
• 12. Wspornik rurowy montuje się bezpośrednio pod kolanem. Przy wkładaniu rur pozostawić ok. 10 mm szczelinę na rozszerzalność liniową. Nie używa się kleju.
• 13. Dlya soyedineniya trub primenyayutsya mufty. Strelka na mufte ukazyvayet napravleniye potoka vody, i vsegda napravlena vniz. Pod muftoy ustanavlivayetsya kronshteyn. V svyazi s teplovym rasshireniyem nizhnyaya truba vvoditsya ne do kontsa. Zazor primerno 10 mm. Fiksatsiya trub s muftoy ne dopuskayetsya. 13. Złączki służą do łączenia rur. Strzałka na rękawie wskazuje kierunek przepływu wody i jest zawsze skierowana w dół. Pod zaczepem zamontowany jest wspornik. Z powodu rozszerzalności cieplnej dolna rura nie jest całkowicie włożona. Szczelina wynosi około 10 mm. Mocowanie rur za pomocą złączki jest niedozwolone.
• 14. Wsporniki rurowe mocuje się do ściany za pomocą kołków i specjalnych wkrętów. Odległość między wspornikami nie powinna przekraczać 1,5 m.
• 15. Trójniki montuje się w taki sam sposób jak łączniki. Podczas łączenia rury 75 mm z rurą 100 mm przez trójnik stosuje się adapter.
• 16. Dolna gałąź jest przyklejona do rury (patrz punkt 10) Do klejenia używa się tylko kleju do PVC. Rura jest mocowana za pomocą wspornika. Odległość od łuku do wspornika 2 cm, do poziomu gruntu co najmniej 20 cm.
